มาแปลง POP-PORT ของ โนเกีย ให้ใช้ได้กับ หูฟังสเตอริโอทั่วไป หรือต่อกับลำโพง ให้ได้ไว้ฟังเล่นกัน
บทความโดย คุณ [-Drunkeness-] แห่ง บอร์ดมาบุญครอง เว็บไซต์ Pantip.com
ความเป็นมาเป็นไป
แต่ก่อนเพื่อนๆ คงมีปัญหาว่าหูฟังของ โนเกีย เองเสียงไม่ดี แล้วอยากลองเปลี่ยนมาฟังเพลงโดยใช้หูฟังปกติที่เราใช้ฟังกับ Walkman, MD ที่คุณภาพของหูฟังดีกว่าของ โนเกีย
ผมเองก็มีหูฟังอันหนึ่งเหมือนกันก็เลยอยากลองว่าจะ ทำยังไงถึงจะฟังกับ Nokia 6230i ที่เพิ่งซื้อมาใหม่ ก็เลยเข้าเว็บ Google หาซะ ได้เรื่องครับ ผมเจอวิธีดัดแปลงแล้วครับ แล้วพอทำเสร็จ ใช้งานได้ครบทุกหน้าที่ รับสาย วางสาย สนทนา เยี่ยมครับ โดยมีขั้นตอนการทำดังนี้เลยครับ
อุปกรณ์ที่ใช้
1. แจ๊คสเตอริโอตัวเมีย ตามรูป
2. หูฟัง ของ โนเกีย รุ่น HDS-3 แบบที่แถมมากับเครื่องครับ
3. คัตเตอร์
4. หัวแร้ง
5. ตะกั่วบัดกรี
6. ความใจเย็นครับ อันนี้สำคัญหน่อยเพราะมันเล็กต้องค่อยๆ ทำ

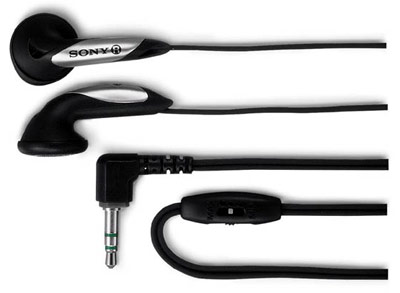

7. หูฟังอันใหม่ที่เราชอบครับ (ของผมใช้ SONY MDR-EX51LP)

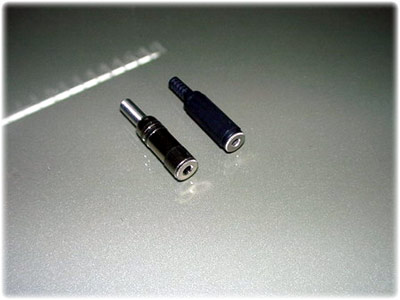

แจ๊คสเตอริโอ แบบ 3.5 มม.
อันนี้หาซื้อได้ตามร้านขายอุปกรณ์อิเล็คทรอนิก ทั่วไปครับ
อันนี้มี 2 แบบ แบบโลหะ กับพลาสติก ข้างในจะเหมือนกัน ต่างกันเฉพาะ ภายนอกครับ ราคา ก็ 8-10 บาท ส่วนของผมซื้อมาจากบ้านหม้อ (ตอนไปซื้อจอดรถที่ ดิโอสยาม แล้วเดินข้ามถนนไปซื้อในซอยทิพวารี ซื้อมา 2 ตัว ราคา 16 บาท แต่ค่าจอดรถ 40 บาท แพงกว่าอีก

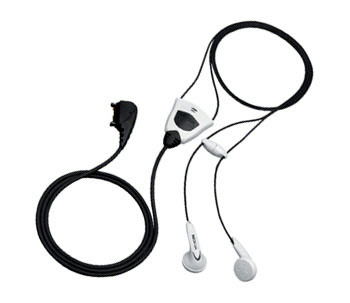

หูฟัง โนเกีย HDS-3 1 อัน
สำหรับหูฟังจะเอามาจากไหนแล้วแต่สะดวกครับ จะเอาจากในกล่องที่มากับเครื่อง หรือว่า ไปหาซื้อใหม่ก็ได้ครับ
สำหรับหูฟังอีกแบบ คือ HS-3 ก็ใช้ได้ครับแต่ผมดูสายไฟที่ทำหูฟังแล้วมันเป็นไรล่อนทักดูแล้วปอกยาก ก็เลยใช้แบบนี้แทนครับ
เริ่มลงมือทำ
ขั้นที่ 1

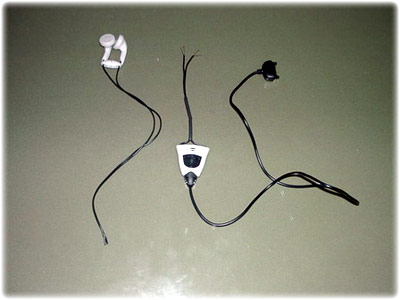

ตัดสายหูฟังออก ตัดตามรูปครับ ให้เหลือความยาวสาย จากไมค์ ประมาณ 10 ซม. ครับ
ขั้นที่ 2
ปอกสายไฟหูฟังของเรา ฝั่งที่เอาไว้ต่อกับเครื่องนะครับ ส่วนสายด้านที่มีหูฟัง ทิ้งไปเลยครับไม่ใช้แล้ว โดยปอกสายไฟให้ยาวประมาณ 1 ซม. ทั้ง 2 เส้นเลย พอเราปอกเสร็จจะเห็นว่าข้างในจะมีสายไฟอีก 2 เส้น อยู่อีก เราก็แยกมันออกจากกันดังรูปครับ
ขั้นที่ 3
หลังจากที่เราปอกสายเสร็จหมดแล้ว เราจะได้สาย เล็กข้างใน 4 เส้น โดยจะมีสี ทองแดง น้ำเงินหรือเขียว และสีแดง

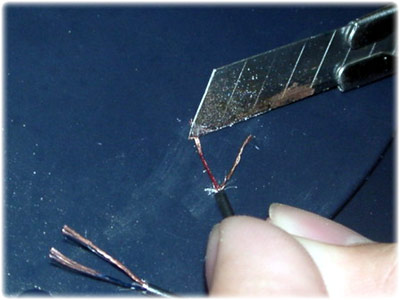

สำหรับลวดที่นำมาทำสายไฟจะเป็นลวดทองแดงอาบน้ำยา ซึ่งเป็นฉนวน ดังนั้นเราต้องทำการขูดเอาทำยาให้หมดจากลวดก่อนไม่อย่างนั้นเราจะ บัคกรีไม่ได้ เราก็ค่อยๆ เอาคัทเตอร์ขูดลวดที่เราตัด โดยขูดเข้ามาจากปลายประมาณ 0.5 ซม. ส่วนที่เหลือปล่อยไว้ เราขูดจนกระทั่งสีที่เคลือบอยู่หลุดหมด ก็คือ อย่างสายสีแดง ขูดจนเราเห็นสีทองแดงที่อยู่ข้างในเป็นอันเสร็จ ช่วงตอนนี้ต้องใจเย็นๆและเบาๆมือด้วย ไม่อย่างงั้นสายที่เราตัดไว้มันจะขาดได้ครับ
ข้อควรระวัง! เราต้องระวังอย่าให้สายที่เราขูดแล้วไปรวมกับสายสีอื่นนะครับไม่อย่างงั้น เสียงจะไม่ดังเพราะมันจะลัดลงกราวด์หมด
ขั้นที่ 4

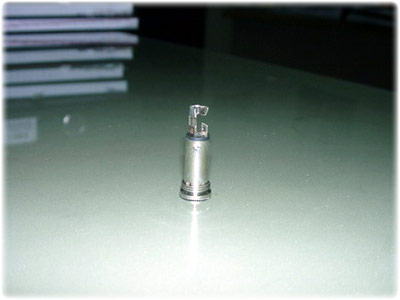

ถึงตาแจ๊คที่เราซื้อมาแล้ว เริ่มโดยการ เอาหมุนเอาปลอกที่หุ้มออกก่อน เราก็จะได้แจ๊ค ข้างในดังรูปครับ
ขั้นที่ 5
เพื่อป้องกันเวลาเราทำงานแล้วงานจะบัคกรีติดยาก เราก็เอาตะกั่ว มาบัดกรี ที่ขั้วแจ๊คไว้ก่อนโดยยังไม่ต้อง ต่อสายไฟ อ่อแล้วถ้าลอกแล้วตะกั่วยังไม่เคลือบตรงขั่วแจ็คให้เอาคัตเตอร์ขูดๆ ที่ขั้วแจ๊คบริเวณที่เราจะบัดกรี เพราะบางที่ตรงขั้วนั้นจะมีสนิมอยู่บ้างทำให้บัดกรีไม่ติด
ขั้นที่ 6

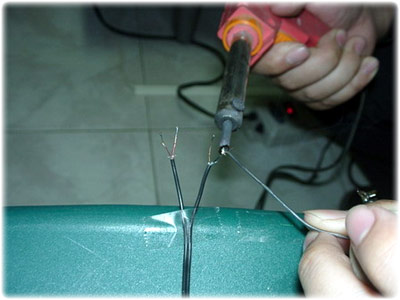

เราก็ทำแบบเดียวขั้นที่ 5 แต่ทีนี้เราทำกับด้านสายไฟครับ
ขั้นที่ 7

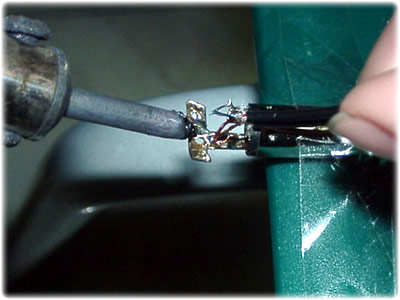

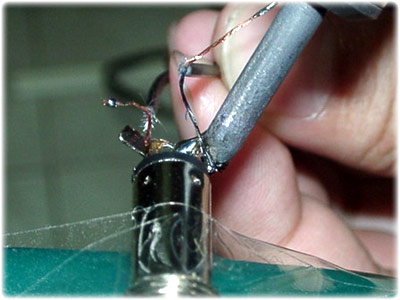

เราจะบัดกรีสายไฟที่เราตัดไว้ให้ตรงกับขั้วของแจ๊ค โดยเราจะรวมสายสีทองแดงเข้าด้วยกันครับ แล้ว สี น้ำเงินหรือเขียว จะไปที่อีกขั้ว สีแดงก็อีกขั้ว ตามรูป
ข้อควรระวัง!! อย่าลืม เราปลอกแจ๊คที่เราถอดไว้ใส่เข้าไปในสายไฟก่อนนะครับไม่งั้นทำเสร้จแล้วต้องแกะมาทำใหม่อีก แล้วถ้าใครใช้แจ๊คแบบโลหะแบบผมมันจะมีปลอกยางหุ้มอันเล็กๆ มาด้วย ก็อย่าลืมใส่อีกเหมือนกัน เพราะอันนี้เอาไว้กันไม่ให้สายไฟมันช็อตกับปลอกมันครับ
(ป.ล. ถ้าใครกลัวสายจะช็อตกัน ก็เอายาทาเล็บแบบใส ทาเคลือบตรงขั้วไว้ก็ได้ครับ)

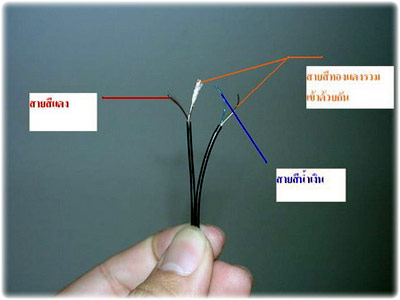

รูปการจัดวางสายไฟ

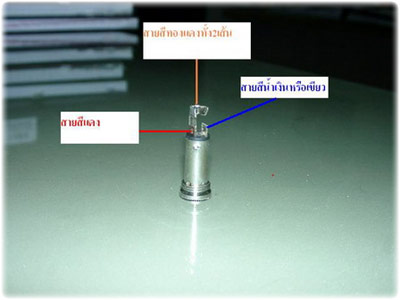

รูปตำแหน่งสายในการบัดกรี
ขั้นที่ 8
เมื่อเราบัดกรีเสร็จแล้ว ก็เช็คดูว่า สายไฟที่เราบัดกรีนั้นมีการช็อต ข้ามขั้วบ้างหรือเปล่าไม่งั้นเสียงไม่ดังครับ

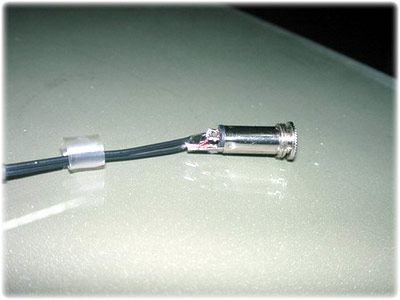

หลังจากนั้นเราก็บีบขั้วตรงขั้วที่เราเอาสายไฟสีทองแดงต่อไว้ครับโดย ต้องพยายามบีบให้โดยสายพลาสติกสีดำด้วยนะครับ เพื่อที่จะป้องกันไม่ให้สายที่เราทำเสร็จขาดง่ายครับ ตามรูป
ขั้นที่ 9

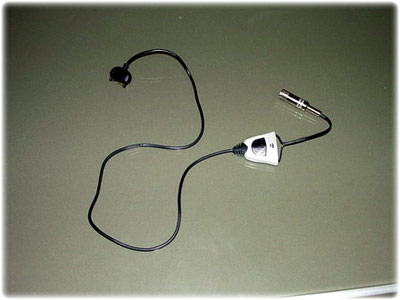

ประกอบ ปลอกหุ้มเข้าที่ครับ เสร็จแล้วครับ

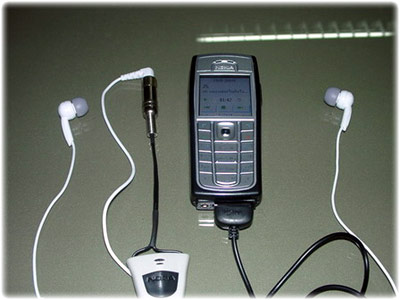

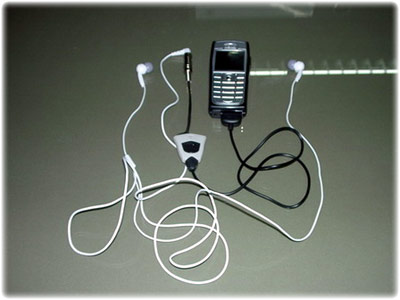

ลองต่อฟังดูกับหูฟังอันโปรด อืมเสียงดีขึ้น......... เยี่ยมครับ ภูมิใจกับงานฝีมือตนเองซะหน่อย
เป็นไงบ้าง หวังว่าคงทำไม่ยากนะครับ เพราะ ผมก็เพิ่งลองทำนี้ล่ะครับ และไม่เคยโพสลงเว็บยาวขนาดนี้เลย หากเขียนผิดยังไงก็ขอโทษด้วยนะครับ ยังไงถ้าสงสัยอะไรก็เมลมาถามละกันนะครับ

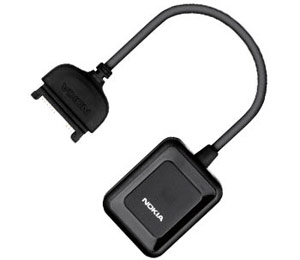

มีเรื่องบอกอีกหน่อยว่าถ้าใครไม่อยากทำเอง ของ โนเกีย เองก็มีขายนะครับ โดยมีชื่อว่า AD-15 เป็นตัวแปลง POP-PORT เป็นแจ๊คสเตอริโอ 3.5 มม.
ราคาผมไม่ทราบครับแต่น่าจะประมาณ 500-700 หรือแพงกว่านั้น หน้าตาแบบในรูปครับ แต่เมืองไทยยังไม่มีใครเอาเข้ามาขายเลยครับ ผมเลยต้องทำใช้เองเลย
จบแล้วครับ :-)
