แอบดูไส้ใน Samsung Galaxy S9+ เรือธงกล้องคู่ปรับรูรับแสงได้ ภายในจะมีการทำงานอย่างไร และจะซ่อมยากแค่ไหน ดูกันเพลินๆ ที่นี่!

ใครที่จองเครื่อง Samsung Galaxy S9 และ S9+ ไป เชื่อว่าตอนนี้น่าจะได้รับเครื่องไปลองเล่นกันแล้ว ซึ่งจุดเด่นของสมาร์ทโฟนเรือธงรุ่นใหม่นี้อยู่ที่กล้องดิจิทัลด้านหลังที่มีระบบ Adaptive Aperture ปรับรูรับแสงได้ 2 ขนาด โดยเฉพาะในรุ่น S9+ ที่เป็นกล้องคู่ซึ่งรองรับเอฟเฟ็กต์โบเก้ได้ดีขึ้น แต่บางคนอาจจะสงสัยว่า นอกจากรูปร่างหน้าตาภายนอกแล้ว โครงสร้างภายในของ Galaxy S9+ จะมีความเหมือนหรือแตกต่างจากรุ่นที่แล้วอย่างไร และพอจะซ่อมได้หรือไม่ ในโอกาสนี้ทาง iFixit จึงได้นำสมาร์ทโฟนเรือธงกล้องคู่รุ่นนี้มาชำแหละให้ดูกัน จะเป็นอย่างไรไปดูกันเลย

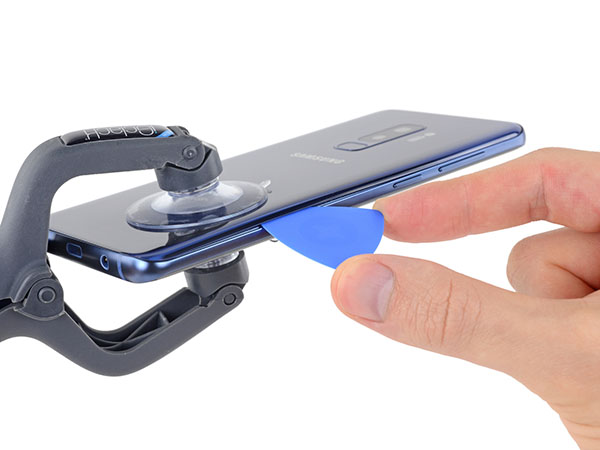

เริ่มต้นด้วยการแกะฝาหลังของตัวเครื่องออกก่อน การถอดฝายังทำได้ยากเหมือน Galaxy S8 เพราะมีการใช้กาวเชื่อมอย่างแน่นหนา ต้องอาศัยเครื่องเป่าลมร้อนละลายกาวแล้วค่อยๆ แซะออกมา ซึ่งหากไม่ระวังอาจทำให้สายเคเบิลของเซ็นเซอร์ต่างๆ ขาดได้

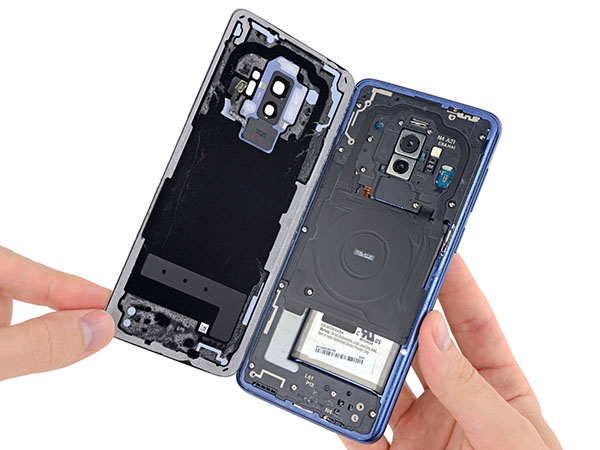

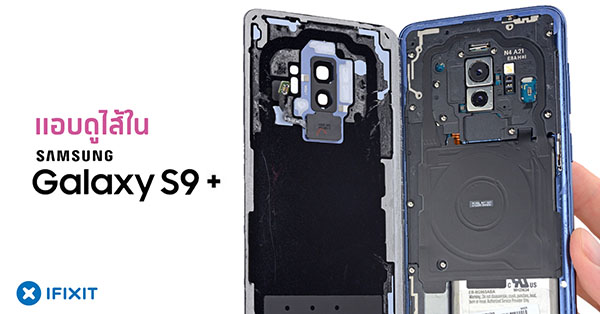

เมื่อเปิดฝาหลังออกมาได้ ก็จะมีหน้าตาแบบนี้ จากจุดเราจะเห็นได้ว่าเซ็นเซอร์สแกนลายนิ้วมือ ถูกกาวไว้อย่างแน่นหนารอบตัวกล้อง และสามารถเห็นโมดูลกล้องคู่ด้านหลังได้อย่างชัดเจน ทำให้เราสังเกตการทำงานของ Adaptive Aperture ได้

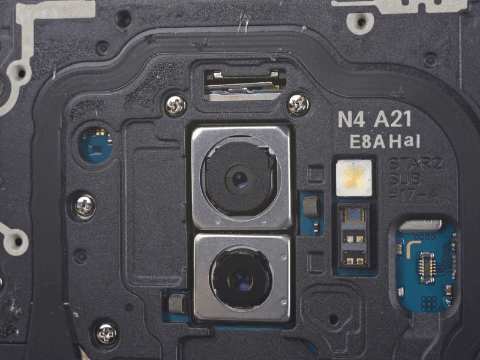

Adaptive Aperture หรือฟีเจอร์ปรับขนาดรูรับแสงมีดีไซน์ที่เรียบง่าย ปกติแล้วรูรับแสงของกล้องสมาร์ทโฟนจะมี 5 ใบเบลด แต่ของ Samsung Galaxy S9+ มีใบเบลดแบบวงแหวน 2 วงซ้อนกันเท่านั้น การออกแบบลักษณะนี้จะทำให้ปรับรูรับแสงได้แค่ 2 ขนาด แต่ก็มีข้อดีตรงที่ทำให้ตัวกล้องมีขนาดเล็กลง ส่วนกล้องรองด้านล่างไม่มีระบบนี้ติดตั้งอยู่

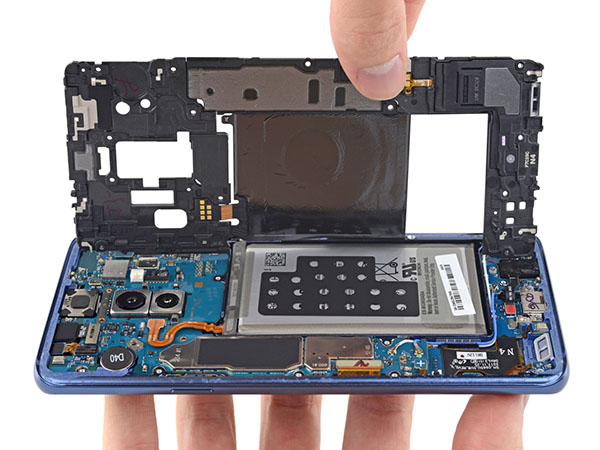

เมื่อผ่านจุดนี้ไปจะพบกับเมนบอร์ดและแบตเตอรี ซึ่งตัวแบตเตอรี่มีการยึดไว้ด้วยกาวอย่างแน่นหนา

การถอดเปลี่ยนแบตเตอรีนั้นหากใช้วิธีเป่าลมร้อนแล้วแซะเอาอาจจะเหนื่อยหน่อย ในกรณีนี้ iFixit ได้ใช้สารเคมีละลายกาวลำนวนเล็กน้อยฉีดลงไปใต้แบตเตอรี รอจนกาวอ่อนตัวแล้วจึงค่อยดึงแบตเตอรีขึ้นมา

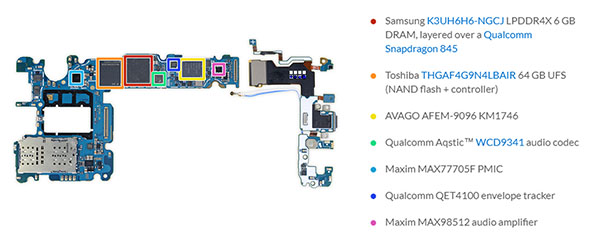

เมนบอร์ด side A และโมดูลต่างๆ

เมนบอร์ด side B และโมดูลต่างๆ

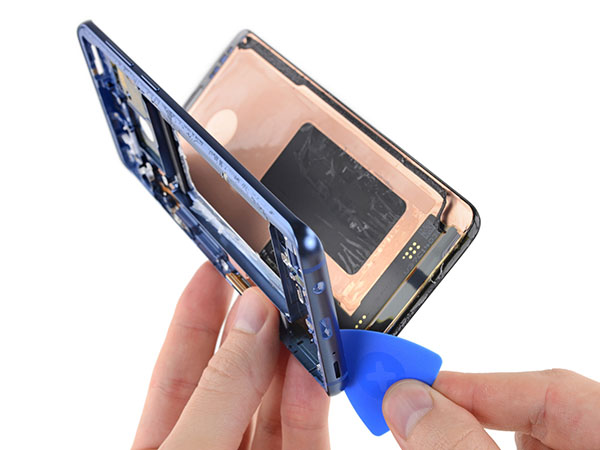

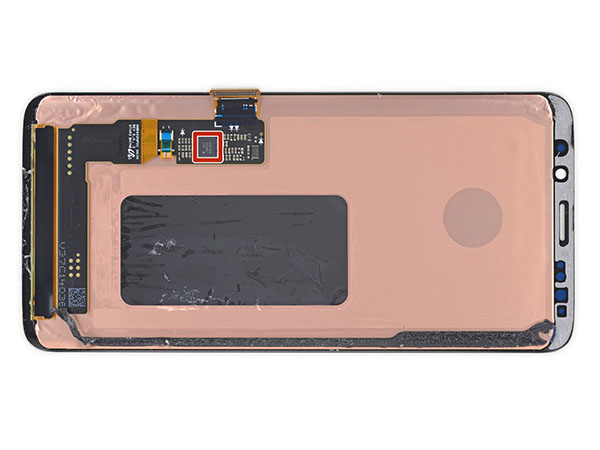

การแกะส่วนหน้าจอแสดงผลออกมาค่อนข้างจะยากเป็นพิเศษเพราะนอกจากจะอัดกาวมาอย่างเหนียวแน่นแล้ว กระจกจอยังเป็นชิ้นส่วนที่บอบบางหากไม่ระวังอาจเสียหายได้ง่ายๆ นอกจากนี้ใต้หน้าจอยังมีโมดูลติดตั้งอยู่อีกซึ่งก็คือ Samsung S6SY761X touch controller (ตัวเดียวกับที่ใช้ใน Galaxy S8)

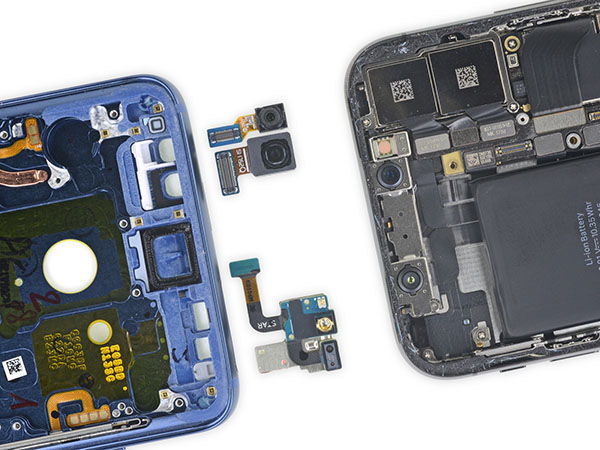

มาดูที่แหล่งรวมเซ็นเซอร์บริเวณขอบจอด้านบนกันบ้างครับ ซึ่งจากการชำแหละทำให้เราได้เห็นเซ็นเซอร์ 4 ตัวด้วยกัน ได้แก่เซ็นเซอร์สแกนม่านตา, กล้องหน้า, เซ็นเซอร์อินฟาเรด และเซ็นเซอร์วัดระยะห่าง ไม่ได้มีฮาร์ดแวร์สำหรับสแกนใบหน้าโดยตรงแต่อย่างใด หมายความว่าการสแกนใบหน้าของ Galaxy S9 และ S9+ จะใช้กล้องหน้าเป็นหลัก และอาศัยการประมวลผลจากซอฟต์แวร์ ส่วนทางขวาเป็น iPhone X ที่นำมาวางเปรียบเทียบให้ดูกันโดยจะเห็นว่าตัวเซ็นเซอร์ต่างๆ ติดตั้งรวมกันเป็นชิ้นเดียว ทำให้ต้องนำดีไซน์รอยบากมาใช้

สรุปคะแนนความซ่อมได้ : 4/10

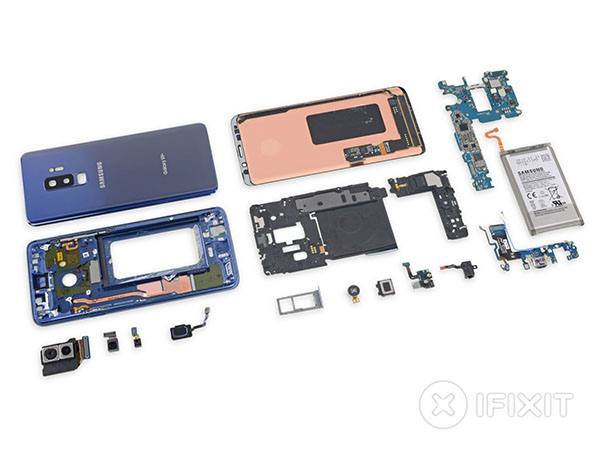

Samsung Galaxy S9+ ยังคงมีงานประกอบเหมือนกับ Galaxy S8 ทั้งการจัดเรียงชิ้นส่วนต่างๆบนเมนบอร์ดและการใช้กาวยึดชิ้นส่วนบางชิ้นเอาไว้ทำให้ถอดฝาออกยาก แต่อุปกรณ์ภายในต่างๆ กลับเป็นแบบ modular ที่ถอดเปลี่ยนทีละชิ้นได้ง่าย อย่างไรก็ดีด้วยโครงสร้างของตัวเครื่องภายในทำให้การเปลี่ยนหน้าจอ OLED ลำบากมาก เพราะต้องถอดชิ้นส่วนภายในออกมาเกือบทั้งหมดจึงจะเข้าถึงหน้าจอได้ ซึ่งนี่อาจจะเป็นเหตุผลว่าทำไมการเปลี่ยนหน้าจอถึงมีราคาสูงครับ

ที่มา : iFixit
